断熱材の上に、防水シートを張り終えました。

屋根の野地板の施工もだいたい終わりました。

屋根の断熱材を入れ始めました。

屋根から見た状況です。

屋根の垂木の施工から始まりました。

垂木の取り付けが終わったところです。

これは「ラフターロック」という垂木止めの金物です。従来は「ひねり金物」や「くら金物」と呼ばれるものを使われておりましたが、この金物を使うことにより、屋根面の水平剛性を高めることができるようです。許容応力度設計により「火打ちの省略」も出来るようですが、今回は余力としてこの金物を使っております。

屋根の上から撮影してみました。

２階から見るとこんな感じです。

台風や雨に悩まされながらも晴天に恵まれ、いよいよ建て方が始まりました。

１階梁・２階床組みが完成したところです。

２階床組みを上から見たらこんな感じです。

２階の柱を建てたところです。

２階小屋組みが完成したところです。

母屋・棟木まで構造部分が無事組み終わりました。

反対側からの全景です。

天気が悪かったのですが、雨が降らなかったので、なんとか足場を組み立てることが出来ました。

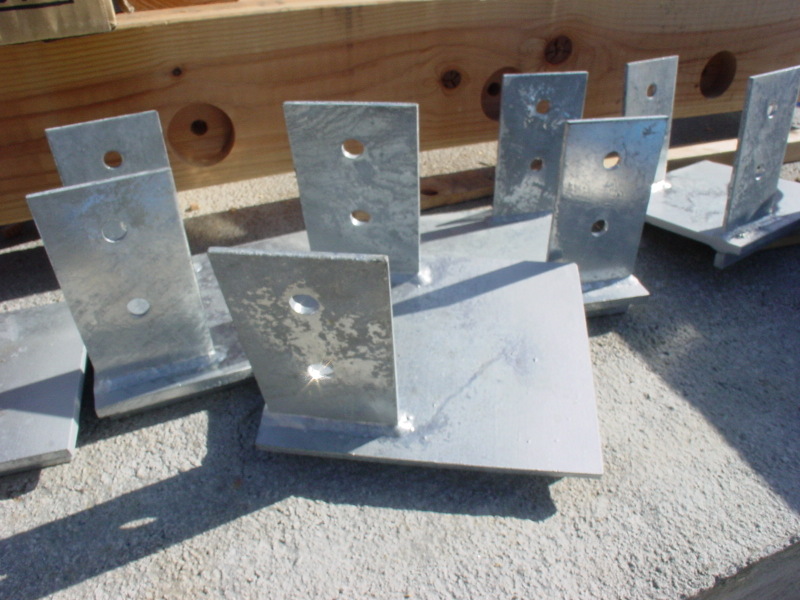

木材の接合部を補強する金物です。「せん断補強プレート」と呼ばれます。

地震で動いたときに、元の位置に戻す役割をするゴムです。

免震装置の固定が終わり、一時的にストッパーを外しましたので、人力でフレームが動かせます。写真では分かりにくいかもしれませんが、基礎より土台フレームが飛び出しています。

今度は逆に、基礎の内側に移動しています。思っていたよりも簡単に動いたのでビックリしました。従来の基礎に固定するやり方から考えると想像がつかないです。ＴＨＫの免震装置はすごい！

『ＴＨＫ免震ウェブサイト』

免震フレームの組立がだいたい完了してきました。

免震フレームの水平剛性を高めるために、火打ちをたくさん入れてあります。

これが免震装置の設置完了状態です。集成材との接合は、接着剤とボルトを併用して付けてあります。

今夜から明日にかけて天気が悪いようなので、雨対策をして本日の作業は終わりです。

免震フレームの主な部分の組立が終わりました。３６ｃｍの集成材が基礎から浮いています。地震時にはこれが全て水平移動できるようになっています。

これが家の荷重を支え、水平移動できる免震装置です。この装置１基で、約１１トンもの重さに耐えられるようになっています。

これが地震エネルギーを吸収するダンパーです。

この部分にダンパーが取り付くようになっています。

鉄骨フレームと木質フレームの接合部分には、ボルトだけでなく接着剤を併用して強度を高めています。

今週から免震装置の設置及びフレームの取付工事を行っていきます。これが免震装置の「ＣＬＢ」と呼ばれる免震部材です。

免震フレーム兼土台となる大梁を設置しているところです。巾120mm×高さ360mmにもなる集成材を基礎一面に敷き詰めていきます。

玄関ポーチのコンクリートを打設しました。

基礎の型枠を外したので、周りの埋め戻しと整地をしました。
